高压柴油发电机组

一、高压柴油发电机组概述

伴随着机房的扩容，作为备用电源的柴油发电机组容量要求越来越大，需多台大功率柴油发电机组并网才能满足负荷的要求，而且机房与实际使用负载间距离也越来越远，采用传统的多台低压柴油发电机组并联运行暴露出多项运行和传输的缺陷。为了能够更加安全、可靠地运行，采用高压机组是一种更好的选择。

高压机组应用于冶金企业、机场、数据中心等应急备用电源系统,因机组的输出电压10kV与原供电系统电压一致,可直接接入供电系统,省去了大笔供配电系统的设备投资。同时由于机组的输出电压高，输出电流小，在动力传输过程功率损失更小, 适合远距离输送。

二、高压柴油发电机组与低压柴油发电机组分析比较

三、功率、电压、电流关系

P=1.732×U×I×COSΦ

现以2000kW机组为例，功率因素0.8，频率50Hz

低压（400V）电流为：I=P/(1.732×U×COSΦ)=2000×10³/（1.732×400×0.8）=3609A

高压（10.5KV）电流为：I=P/(1.732×U×COSΦ)=2000×10³/（1.732×10.5×10³×0.8）=137A

高压输电电流相当于低压输电电流的1/26

四、高压柴油发电机组应用

根据上述高低压柴油发电机组的应用特点，在容量要求较大和送电距离较远的应用场合，高

压柴油发电机组具有大容量、远距离供电，机房集中建设、可靠性强、配套配电系统简单等明显优点，是大容量机组选型应用的必然趋势，高压柴油发电机组已经在银行、数据中心、冶金、民航等领域进行了大量的应用。

50Hz高压柴油发电机组主要电压等级有：6kV、6.3kV、6.6kV、10kV、10.5kV、11kV等，单台机组功率一般在1000kW以上,多台机组并联使用。

五、高压柴油发电机组的结构特点

六、控制系统和综保系统简述

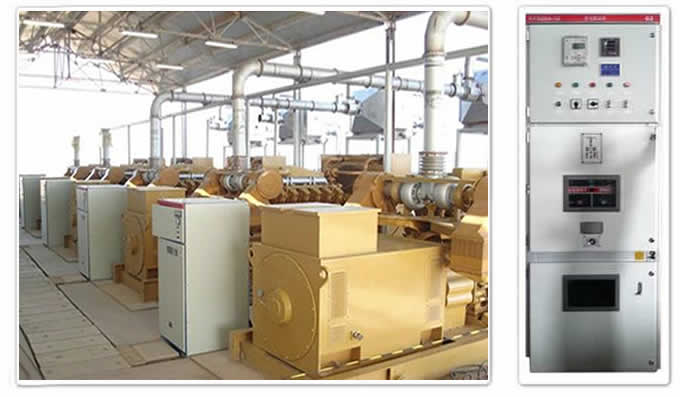

高压机组控制系统主要由高压开关柜和集中控制台两大部分组成。高压开关柜可设于专门的配电室集中管理，集中控制台可以安装于中央控制室。安装于高压开关柜上的综合保护器及集中控制台上的8808控制屏都带有通用RS232、MODBUS通讯协议接口，用户可以根据需要对整个控制系统的实时数据进行采集，进行集中监控、归档管理。

高压8808智能控制系统主要由发电机进线柜（并机柜）及PT柜、出线柜组成。8808智能主控制器本身已经集成了全面的发电机组保护功能，已经满足了机组本身及其附属设备的基本保护需求。

作为后备冗余保护，用户可根据项目实际需要及操作习惯，在并机柜上可选装综合保护装置(可选项)及差动保护装置(可选项)，在出线柜上可选装综合保护装置(可选项)，有效的保护机组及设备安装稳定运行。
